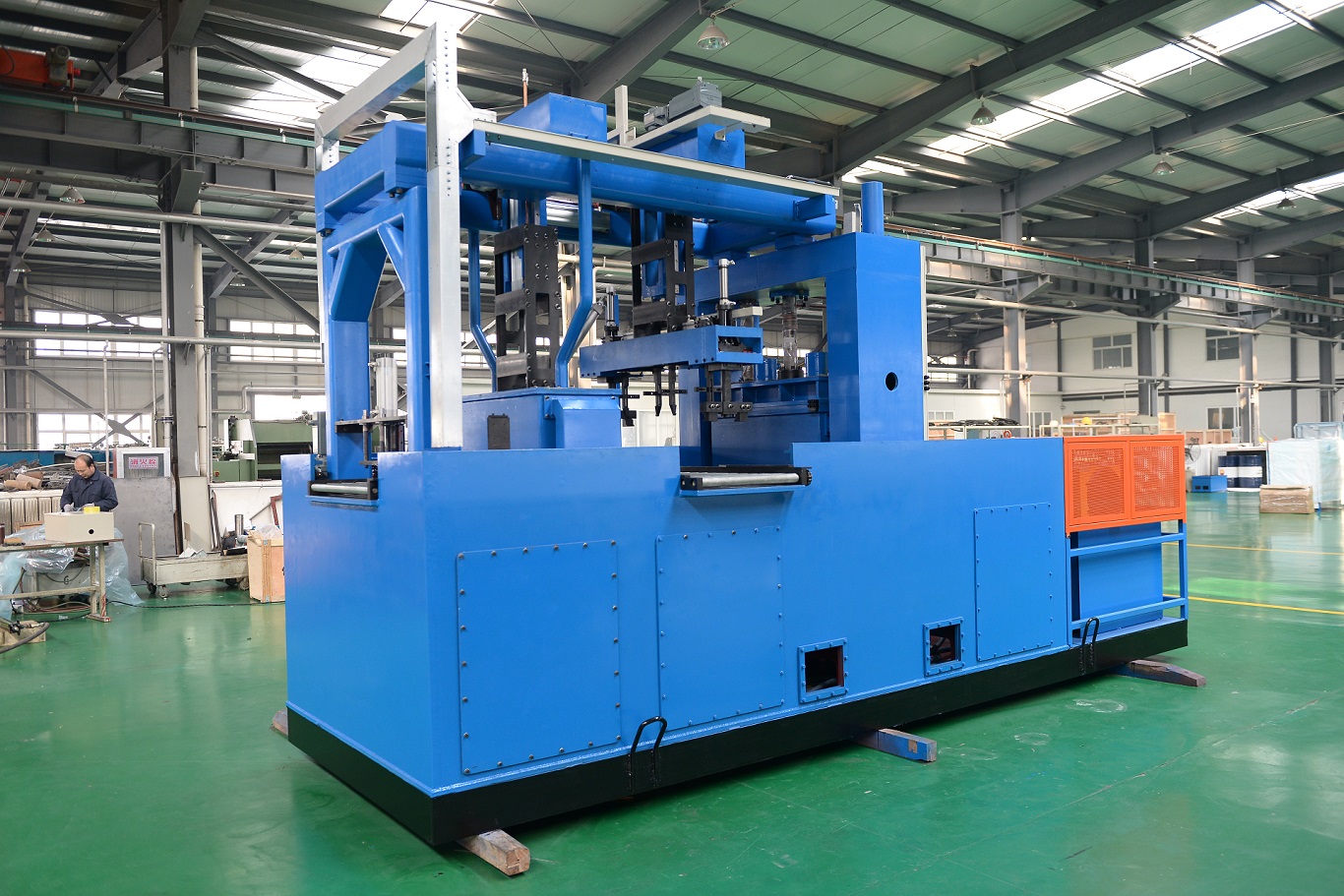

ZCY-2E型全自動鐵路內外圈淬火壓床系統是鐵路軸承淬火生產線的配套設備，適用于型號為352132、353130B、352226X2-2RZ鐵路貨車軸承內外圈的模壓淬火，每循環可完成兩件外圈和四件內圈的淬火。設備包括外圈淬火機組、內圈淬火機組、上下料機械手、進出料裝置、進出料輥棒線、分料裝置、油煙收集系統、翻轉控油機構、冷卻系統、氣動系統、液壓系統、電氣控制系統及模具。按工藝要求，可設定淬火的自動控制程序，完成自上料——淬火——出料的全自動循環過程。

本系統是在ZCY系列鐵路軸承模壓淬火系統的基礎上的升級換代產品。產品改進了內圈工件淬火方式和外套淬火模具結構設計，以及由此引致的整機結構設計。內圈的模壓淬火過程在工作臺面上的油罩內進行，淬火模具從油池內升起插入被淬內圈，完成模具保持淬火，模具更換在工作臺面上進行。更換外圈淬火模具時，松開安裝螺栓，模具與安裝座由機械手抓取放置在移動工作臺上，橫向移出至機外，安裝和調整均在機外進行，安調后返回工作位置固定。改進后的模具更換時間較之老系統可縮短約70%。內外圈模壓淬火采用液壓驅動、各位置之間的轉移采用伺服驅動、伺服控制，各部分動作精確、安全、可靠；外套淬火和內套淬火采用三套獨立的液壓系統，避免淬火時模具保持力的相互干擾；整機為封閉式成套集成結構，整個淬火過程在全封閉的環境中進行，沒有明火，油煙可集中排放，工作環境干凈、整潔，符合環保要求。
設備自動化程度高、運動定位精度準確、工作可靠性好、淬火工件質量穩定，是ZCY型鐵路軸承淬火系統的進一步創新和提升，淬火效率與變形控制居國際領先水平。
